壓縮空氣A類泡沫系統

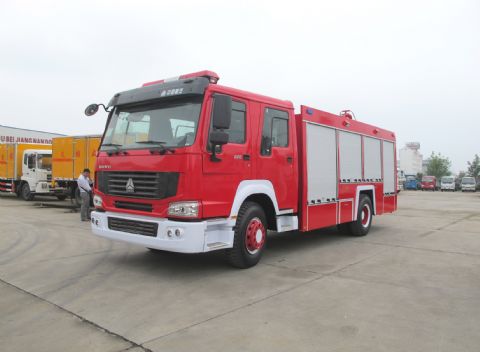

該車裝備美國大力公司全進口pto1000/150系統，CAFS系統將水泵、空氣壓縮機、真空泵、電子控制單元、全自動電子泡沫比例混合器、AB類泡沫轉換閥等總成，經過優化集成有機的整體。CAFS系統自動化程度高，操作簡單、方便，可根據滅火需要，噴射水、A類泡沫干泡沫和濕泡沫，泡沫混合比從0.1%-6%自動調節。
該車在CAFS系統中設置操作面板，從滅火實戰的角度出發，將各種儀表顯示、操作、警報警示裝置等安裝在操作面板。
1、系統概述
本系統采用后置安裝，安裝牢固可靠。CAFS系統驅動由發動機動力通過取力器、傳動軸帶動系統齒輪箱，從而帶動CAFS系統正常工作，不需附加任何外界動力源。
本系統設置5個出水口，即1個炮出水口和4個后出水口。
本系統設置3個A類泡沫出液口，即1個炮A類泡沫出液口和2個側A類泡沫出液口，可根據設定、自動調節， 噴射混合比為0.1%-1%之間任何比例的A類泡沫,并可形成干泡沫、濕泡沫，供撲救不同火災用。
本系統設置3個B類泡沫出液口，即1個炮B類泡沫出液口和2個側B類泡沫出液口，可根據設定、自動調節， 噴射混合比為1%-6%之間任何比例的B類泡沫,供撲救不同火災用。
2、系統性能技術參數
消防泵：美國大力消防泵
流 量：60L/S
壓 力：1.03MPa 3054RPM
吸水時間：≤50秒（吸深≥7米）
安裝形式：后置式
空氣壓縮機
型號：50FB-U/COM4000
流量：5000L/min
壓力：1.0MPa
泡沫出口：1.5〞出口2個，每個出口均可獨立出干、濕泡沫
混合器型號：FoamPro2001
泡沫泵流量：0～9.84L/min
額定壓力：10.3bar
管路系統均采用不銹鋼材料1Cr18Ni9Ti制成，所有閥門由鍍鎳黃銅制成，帶有VA球體。
管路系統
管路系統均采用不銹鋼材料1Cr18Ni9Ti制成，所有閥門由鍍鎳黃銅制成，帶有VA球體。
3. 系統操作面板
CAFS系統操作面板設置下列儀表顯示、操作、警報警示裝置：
Ø 發動機轉速裝置
Ø 水位顯示器
Ø 系統照明燈
Ø 低壓/高壓選擇裝置
Ø 壓縮機溫度警報燈
Ø 泡沫/CAFS選擇開關
Ø 緊急停車按鈕
Ø A類和B類泡沫液位顯示器
Ø CAFS控制盤
Ø 泡沫比例控制單元
Ø 壓縮空氣壓力表
Ø 出水控制開關
Ø 高壓過濾裝置
Ø 低壓過濾裝置
Ø 手動壓力選擇裝置
Ø 低壓水表
Ø 高壓水表
Ø 真空表
Ø 高壓轉換閥
Ø 水泵專速表/運行時間累計
Ø 發動機冷卻溫度顯示
Ø 機油壓力顯示
Ø 燃油顯示
Ø 電壓顯示
消防炮（炮頭為原裝美國大力公司產品）
型 號：PL48泡沫-水兩用流量可調式消防炮
最大流量： 48L/S
最大射程：水≥65m
泡沫≥60m
旋轉角度：3600
俯仰角度：-150 +750
工作壓力：1.0 Mpa
操縱方式：手動，也可選擇遙控操作
取力器
型 式：夾心式。
操縱控制：電磁閥、氣動控制、駕駛室內操縱。
指示燈：設置在駕駛室內，指示燈狀況可表示取力器接合、分離。
冷卻方式：強制水冷，冷卻水開關設置在消防泵后端。
潤滑方式：飛濺式油潤滑。
