車型概述

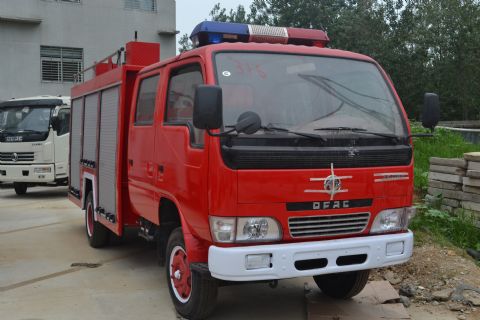

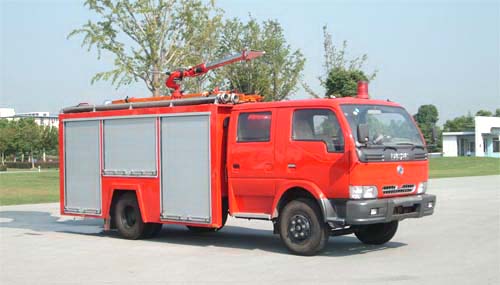

東風多利卡水罐消防車是我廠采用東風原裝二類底盤EQ1070TJ9AD3基礎上改裝而成，整車結構緊湊；專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成，廣泛適用于城鎮公安消防隊、石油化工、廠礦企業、森林、港口、碼頭等部門，可迅速接近火場展開滅火戰斗，撲救各種火災，是理想的消防裝備。

整車型號

東風多利卡水罐消防車

Chassis model

EQ1070TJ9AD3

質量參數

(kg)

最大GVW(kg)

7490

Overall dimensions(mm)

         7420 ×2320×2540

額定裝載質量(kg)

4200

罐體容積(mm)

水4噸

整車Mass in working order(kg)

3290

軸   距 (mm)

3800

發動機

參  數

型號

CY4102-E3C

排   放

Diesel國二

Hp/Exhaust/hp（kw/ml）

120/3856

Producer

東風朝陽發動機有限公司

性能參數

Max speed(km/h)

90

輪距(mm)

前  橋

1835

駕駛室

平頭單排

后  橋

1640

鋼板彈簧

11/9+7,8/10+7

懸長(mm)

前  懸

1250

Number of tire

4

后  懸

2400

Tire specification

7.50-16

行駛角(°)

接近角

30

Number of axles

2

離去角

16

專用功能

水罐容量（L）

裝水4000L

消防炮

水射程：≥50m

消防泵（常壓泵）

可選裝中低壓泵

型號

CB10/20

水泵驅動方式

夾心式取力器

引水方式

水環引水

引水時間

≤35s（7m吸深）

額定流量

20L/min

額定壓力

1.0Mkpa

進水口徑

Ф100mm

出水口徑

Ф80mm

性能描述

駕駛室為全鋼框架焊接結構，罐體形式為外露式，材料采用優質碳鋼（Q235A），板材厚度4 mm，碳鋼罐經高科技防腐處理，經久耐用；器材廂門采用鋁合金簾子門，滾筒、滑槽導向，啟閉輕便、噪音小；器材廂兩側及后部翻板式踏板，采用氣彈簧、門止限位裝置雙重固定，安全性能可靠；除原車設備外，駕駛室內加裝有取力器控制指示燈、100W警報器、LED警燈、標志燈、示廓燈開關及后部照明燈等；隨車器材見附表。
