整車型號

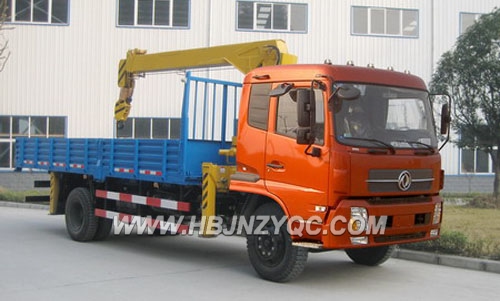

JDF5120JSQDFL隨車起重運輸車 　

Chassis model

DFL1120B   二類

質量參數

(kg)

額定裝載質量

4800

Overall dimensions(mm)

8700×2495×3460

整車Mass in working order

7500

廂體尺寸

5400×2290×550

最大GVW

12495

軸   距 (mm)

5000,4700

發動機

參  數

型   號

B170 33

型    式

水冷直列四缸Diesel機

Hp/Exhaust/hp（KW/ML）

125/5900

Producer

東風康明斯發動機有限公司

性能參數

Max speed(km/h)

90

輪距

前  橋

1880

最大爬坡度(%)

28

后  橋

1800,1860

百公里油耗(L)

21

懸長

前  懸

1430

空車駐坡度(%)

20

后  懸

2570

最小轉彎直徑

20

行駛角(°)

接近角

20

最小離地間隙

248

離去角

12

底盤配制

4×2驅動，D530平頭一排半標長平頂駕駛室，帶電加熱（預熱塞）冷起動裝置，全鋼160L燃油箱，電子油門踏板，消聲器排氣口向外（側吹），Ф395㎜推式膜片彈簧離合器，東風6檔DF6S750變速箱（頭檔速比6。446），最高檔為超速檔，4。5噸前橋，9噸后橋，主減速比5。286，部分Hp取力器（在變速箱上取力），車架斷面250×80×（7+4）㎜，Number of Spring7/9+6，9。00-20斜交胎，自動調整臂，無ABS，半浮式駕駛室后懸，液壓機械翻轉，電動玻璃升降器，中控門瑣，通道式儀表板，帶空調，有巡航系統。

吊機專用功能

工作幅度 (m) 2.5

起重質量 5000

液壓系統最大流量L/min

32

工作幅度 (m) 3.62

起重質量 2800

液壓系統額定壓力MPa

18

工作幅度 (m) 6.05

起重質量1500

液壓油箱容積L

90

工作幅度 (m)8.5

起重質量1100

回轉角度

全回轉

最大起升質量kg

5000

起重機自重kg

2074

最大起重力矩T.M

12.5

安裝空間mm

900

推薦Hpkw

18

性能特點

1、五邊形吊臂具有更好的剛性；2、液壓閥鎖國際化配套更加安全可靠；3、24°錐卡套式管路接頭、高精密冷拔管路徹底解決漏油；4、進口油缸密封更加持久耐用；5、浮動式三點橋更好的保護汽車大梁；6、高強度鋼板制造，重量更輕，起重量更大。7、可選裝液壓馬達全回轉機構。
