車型概述

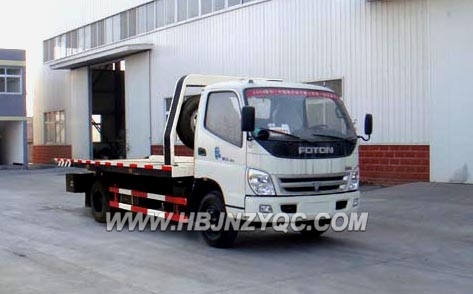

福田道路清障車是我廠采用原裝BJ1069VCJEA-D底盤基礎上改裝而成，整車功能強大，一拖二，能同時處理兩輛車，是公路管理、汽車修理廠進行道路清障的最佳車型。

整車名稱

JDF5060TQZB型清障車

Chassis model

BJ1069VCJEA-D二類

質量參數

(kg)

整車Mass in working order

5100

Overall dimensions(mm)

7390×2320×2580

最大GVW

6495

軸   距 (mm)

3800

發動機

參  數

型號

CA4DC2-12E3

型    式

四沖程直列四缸直噴式Diesel機

Hp/Exhaust/hp

88/3168

Producer

東風朝陽Diesel機有限責任公司

選裝發動機

YZ4DB1-30（95/4087）YZ4DA1-30（95/3660）CY4102-C3C（88/3856）

性能參數

Max speed(km/h)

95

輪距(mm)

前  橋

1685

最大爬坡度(%)

37

后  橋

1600

百公里油耗(L)

16

懸長(mm)

前  懸

1120

空車駐坡度(%)

23

后  懸

2470

最小轉彎直徑(m)

15

行駛角(°)

接近角

22

最小離地間隙(mm)

176

離去角

12

底盤配置

動力轉向，6檔變速箱，7.50-16輪胎，2米寬車身，金屬漆，單排前翻，200mm寬車架，前橋3噸，后橋6噸，氣剎，離合助力，排氣制動。

專用功能

平板機構

長L×寬W（mm）

5240×2300

平行工作行程（mm）

2680

平板最小傾斜角（℃）

7.6

平板最大承載質量（mm）

3000

絞盤額定牽引質量（kg）

4000

鋼絲繩長度（mm）

21

絞盤數量（個）

1

絞繩速度(m/min)

8

托舉機構

額定托舉質量（kg）

2210

托臂最大有效長度（mm）

1300

額定托牽質量（kg）

6400

全伸出最大托舉質量（kg）

800

產品說明

1.平板清障車主要由取力裝置、液壓傳動機構、牽引系統、托舉裝置等組成。2.可以同時外理兩臺事故車輛，上背下拖，主要適用于3噸以內的小轎車。3.隨車配備警燈、捆綁帶、輔綁帶、輔助輪、J型釣，可選裝空調、斷氣剎。
