東風天錦高空作業車主要技術性能參數20米
|
車型概述 |

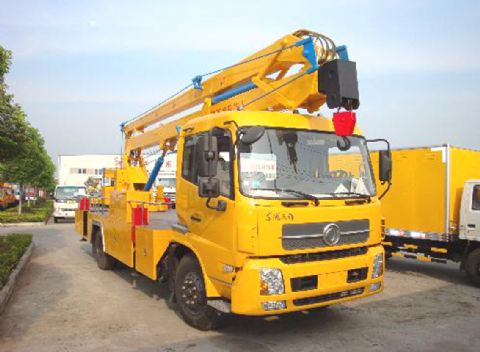

東風天錦高空作業車是我廠采用東風原裝DFL1120B底盤基礎上加裝上裝部分而成，整車外形美觀，是市政環衛部門的理想用車。 |
|
整車型號 |
JDF5110JGKDFL高空作業車 |
Chassis model |
DFL1120B二類 |
|
質量參數
(kg) |
額定裝載質量 |
/ |
Overall dimensions(mm) |
9400×2498×3790 |
|
整車Mass in working order |
10755 |
廂體尺寸 |
/ |
|
最大GVW |
10950 |
軸 距 (mm) |
5000，4700 |
|
發動機
參 數 |
型號 |
YC6J160-33 |
The performance is standard |
增壓中冷 |
|
Hp/Exhaust/hp |
4260/118 |
Producer |
廣西玉柴機器股份有限公司 |
|
選裝發動機 |
B17033（125/5900）康機 |
|
性能參數 |
Max speed(km/h) |
90 |
輪距 |
前 橋 |
1880 |
|
最大爬坡度(%) |
23 |
后 橋 |
1800，1860 |
|
百公里油耗(L) |
9 |
懸長 |
前 懸 |
1430 |
|
空車駐坡度(%) |
20 |
后 懸 |
2960 |
|
最小轉彎直徑 |
13 |
行駛角(°) |
接近角 |
20 |
|
最小離地間隙 |
180 |
離去角 |
12 |
|
底盤配置 |
4*2驅動，D530平頭號一排半平頂駕駛室，電阻加熱冷起動裝置，全鋼160L燃油箱，機械油門踏板，消聲器排氣口向外（側吹），395mm推片膜片彈簧離合器，東風6檔DF6S750變速箱，頭檔速比7.455,4.5T前橋，9T后橋，車架斷面250*80*（7+4）mm,9.00-20斜交胎，手動調速臂，半浮式駕駛室后懸置，液壓機械翻轉，手動玻璃升降器，手動門鎖，通道式儀表板，帶空調。 |
|
專用功能 |
最大作業高度 |
20m |
最大作業幅度 |
8.5m |
|
工作斗額定載荷 |
200kg |
回轉角度 |
360 |
|
回轉速度 |
0~2r/min |
額定起吊質量 |
1000-2000kg（選裝） |
|
最大起吊高度 |
8.8m（選裝） |
支腿橫向跨距 |
3.25m |
|
上臂最大升角 |
70 |
下臂最大升角 |
140 |
以上所列參數供用戶選購參考，湖北江南專用特種汽車公司保留改進產品的權利（第一百八十九批）。
(此車可免征車輛購置稅,2009年第三冊（總第18期）12頁) |
